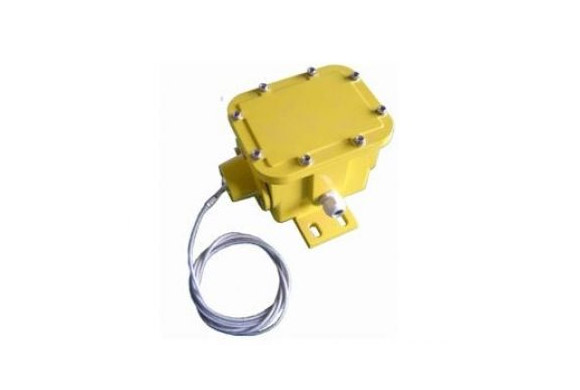

撕裂開關應成對安裝在皮帶兩側,由兩段鋼絲繩連接起來(鋼絲繩有聚乙烯外套護層)。繩的一端永久固定在支撐托架上,另一端連接在撕裂開關上的彈簧球上。兩段鋼繩在皮帶下面形成了一個和皮帶槽型一致的閉合回路。當有物體戳穿或撕裂的皮帶懸吊下來,掃落一條或兩條鋼繩時,彈簧球被拉出底座,引起兩個微動開關發出報警信號或關掉輸送機。
原理及特點
在傳送帶出現由于撕裂、戳破、交界處損壞或銳利物凸出時,撕裂開關能給監視人員提供報警信號或關閉輸送機。撕裂開關成對安裝在傳送帶兩測,由兩段乙浠外套的航空鋼絲繩連接起來。航空鋼絲繩的一端固定在支撐托架上;另一端連接在撕裂開關的拉環,兩段航空鋼絲繩在傳送帶下形成一個監控面,當物體或撕裂的皮帶懸吊下來、掃落到航空鋼絲繩時,航空鋼絲繩拉動撕裂開關拉環使其動作,撕裂開關發出警報信號或停機信號

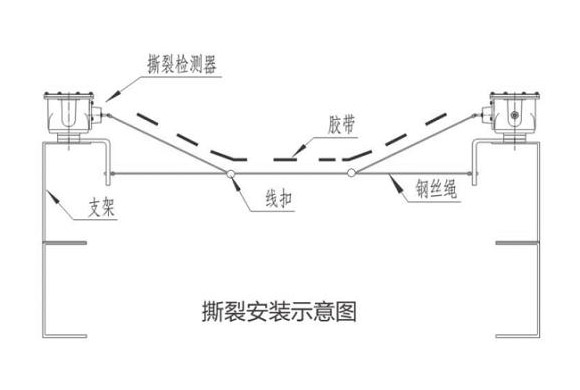

撕裂開關的安裝
縱向撕裂保護裝置安裝在機頭,機尾及溜槽下料口附近,裝置由感知器和控制箱兩部分組成,感知器是縱向撕裂保護裝置的檢測元件,當運轉中膠帶撕裂時,感知器能可靠的檢測出來,并輸出一個開關量,電控箱內采用典型的繼電器控制線路,控制箱接到感知器發出的信號,控制繼電器動作,輸出開關量信號給控制室實現報警、自動停機。同時面板告警指示燈亮,控制電路自鎖,為使控制線路恢復,按動面板復位按鈕。同時面板上裝有自校按鈕,當按下此按鈕時,模擬現場撕裂故障檢測和校驗控制系統的工作狀況。
技術規格
額定電壓:AC380V
額定電流:5A
周圍環境溫度:-30~80℃
防護等級:IP67
